磷酸鐵干燥機工程生產線

關鍵詞：

所屬分類：化工行業

案例概述：一、工程概述此次設備型號為KJG-36，傳熱面積為36㎡；熱源采用飽和蒸汽，可將含水量為50%的濕濾餅狀物料干燥至1%以下，且每天的處理量為10噸；在設備材質上，與物料接觸部分為不銹鋼，其余都為碳鋼；二、工程原理以雙軸式為例介紹其結構(空心槳葉干燥機可分為單、雙、四根) 。…

案例詳情圖片集錦

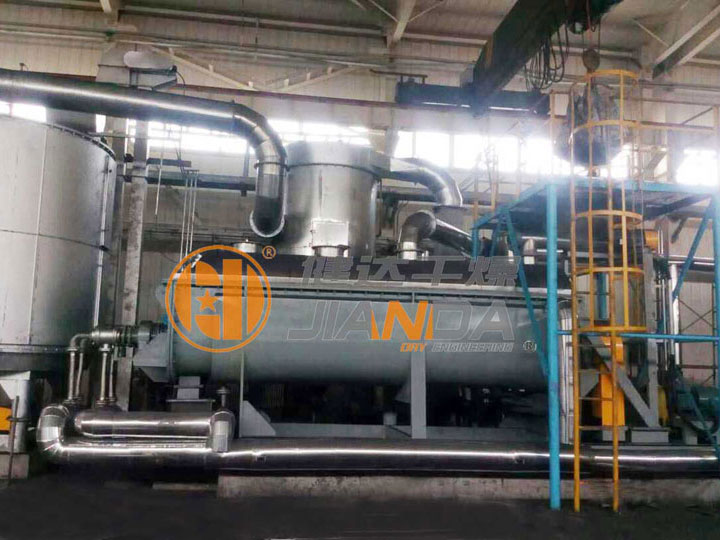

一、工程概述
此次設備型號為KJG-36，傳熱面積為36㎡；熱源采用飽和蒸汽，可將含水量為50%的濕濾餅狀物料干燥至1%以下，且每天的處理量為10噸；在設備材質上，與物料接觸部分為不銹鋼，其余都為碳鋼；

二、工程原理

以雙軸式為例介紹其結構(空心槳葉干燥機可分為單、雙、四根) 。它由帶夾套的端面呈W 型殼體、上蓋、兩根有葉片的中空軸、兩端的端蓋、通有介質的旋轉接頭、金屬軟管以及包括齒輪、鏈輪的傳動機構等部件組成。
設備的核心是兩根空心軸和焊在軸上的空心攪拌槳葉。槳葉形狀為楔形的空心半圓形，可以通入加熱介質。除了起攪拌作用外，也是設備的的傳熱體。槳葉的兩主要傳熱側面成斜面，因此當物料與斜面接觸時，隨著葉片的旋轉，顆粒很快就從斜面滑開，使傳熱表面不斷更新，強化了傳熱。在槳葉的三角形底部設有刮板，以將沉積于殼底的物料刮起，防止產生死角。
槳葉的排布和各部位尺寸均有一定要求，而且在進料區、干燥區、排料區除槳葉外，另設有輔助機構，以保證整機操作穩定，干燥均勻。此外，停留時間亦可調節。
空心槳葉干燥機傳熱面有葉片、攪拌軸、壁面等幾部分，而且葉片的傳熱面積占很大一部分，所以設備結構緊湊，單位容積傳熱面積大。另外，攪拌、混合使物料劇烈翻動，從而獲得很高的傳熱系數，因此占地面積和空間都很小，節省了廠房基建費用。干燥過程氣體用量少，流速低，被氣體帶走的粉塵量少，所以干燥后氣體粉塵回收方便，回收設備體積小，可以節省設備投資。對于需要回收溶劑的干燥過程，可以大大提高溶劑濃度。由于槳葉結構特殊，物料在干燥過程中交替收到擠壓和松弛，強化了干燥。干燥室內物料的充滿率很高，可以達到80%-90%,物料的停留時間通過調節加料速度、攪拌軸轉速、物料充滿度等參數可調，從幾分鐘到幾小時內任意調節。另外，物料在干燥機內從加料口向出料口運動基本呈活塞運動，停留時間分布窄，因而產品含水率均勻。槳葉在攪拌軸上有一定的軸向角度，因此可以連續干燥物料。

三、工程特點

干燥機能耗低、熱效率高：由于間接加熱，沒有大量攜帶空氣帶走熱量，干燥器外壁又設置保溫層，熱效率在80%～90%；對漿狀物料，蒸發1kg 水僅需1.2kg 水蒸汽。
干燥機系統造價低：單位有效容積內擁有巨大的傳熱面，就縮短了處理時間，設備尺寸變小。就極大地減少了建筑面積及建筑空間。
干燥產品水分均勻、品質好。物料在干燥機內停留時間分布窄，物料界面跟新速率高，強化傳熱、傳質，產品干燥均勻。
處理物料范圍廣：使用不同熱介質，既可處理熱敏性物料，又可處理需高溫處理的物料。常用介質有：水蒸汽、導熱油、熱水、冷卻水等。既可連續操作也可間歇操作，可在很多領域應用。
環境污染小：不使用攜帶空氣，粉塵物料夾帶很少。物料溶劑蒸發量很小，便于處理。對有污染的物料或需回收溶劑的工況，可采用閉路循環。
操作費用低：該設備正常操作，僅1 小時/天·人。低速攪拌及合理的結構。磨損量小，維修費用很低。
操作穩定：由于楔型漿葉特殊的壓縮--膨脹攪拌作用，使物料顆粒充分與傳熱面接觸，在軸向區間內，物料的溫度、濕度、混合度梯度很小，從而保證了工藝的穩定性。
干燥過程用氣量少、流速低，被氣體帶走的粉塵少：因此干燥后氣體粉塵回收方便，而且回收設備簡單，節省設備投資。對于有溶劑回收的干燥過程，可提高氣體中溶劑濃度，使溶劑回收設備減小或流程縮短。
由于槳葉結構特殊，物料在干燥過程中交替受到擠壓和松馳，強化了干燥。另外，當兩葉片反向交錯旋轉時，具有自清潔作用，因此對粘性和膏狀物料也能應用。

四、工程優勢：

槳葉干燥機的特殊結構決定了槳葉和主軸的加工精度要求非常高。機械死角是空心槳葉干燥器必需解決的設計難題之一。它可分為三類：1）無表面機械清理的金屬外緣；2）有表面清理但存在不可觸及的公差；3）因磨蝕造成的不可觸及公差加大。
楔形槳葉本身的旋轉方向是一定的，即兩個主軸均向內側旋轉，此時楔形槳葉的窄側在前，刮板在后，槳葉從窄而寬的換熱面上均無機械清理，需要靠物料自身的剪切力更新。刮板大于楔形部分^寬換熱面的部分將始終刮帶污泥，并在W形槽上形成擠壓。
此外，刮板與主軸僅在某一點（即扇形缺口的中心部位）上有“切線相交”（其實是接近，清理作用微乎其微），主軸在絕大部分情況下表面沒有機械清理。
因此，保證槳葉和主軸的加工精度不但能保證設備內部自清潔的功能，還能延長設備的運行壽命。
